携帯 自動 接触角計 A512 86万円（税別）
モバイル自動接触角計測 、データ保存が可能
Smart Contact Mobile A512
- 本体新構造、水滴滴下ポートにより滴下直後のリアルタイム経時変化計測が可能。
- 高解像度5000万画素カメラ搭載
- 作業者による誤差を無くす自動接触角計測
- サンプルに置くだけで計測できます。

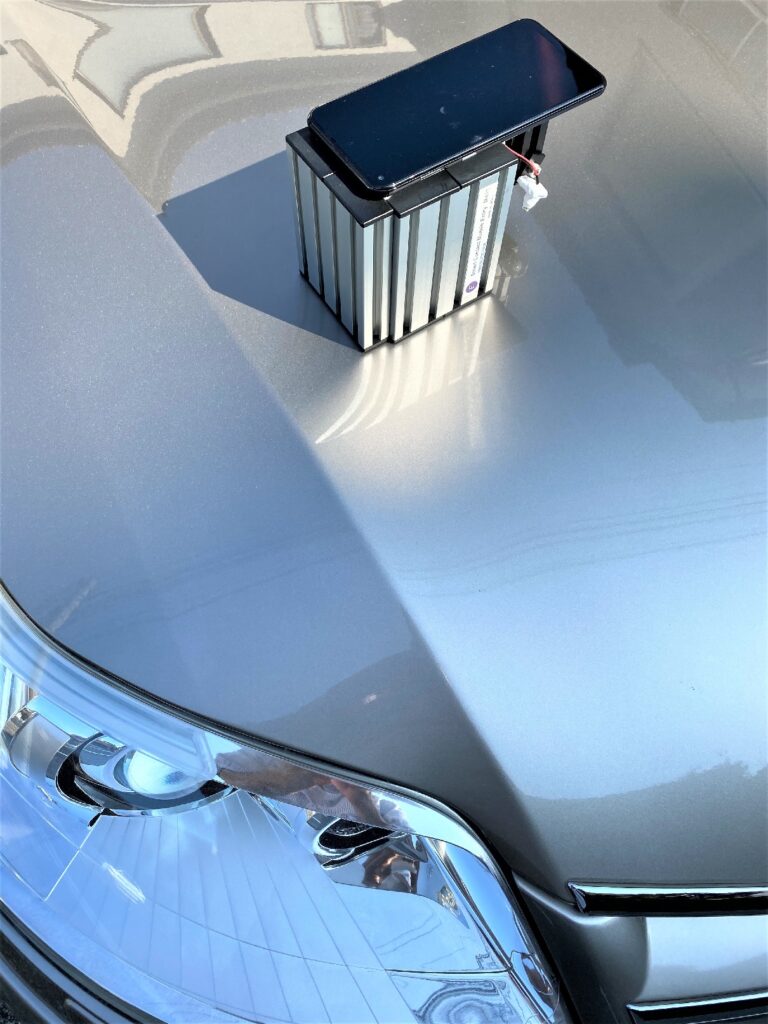

- 大型の自動車部品や大判フィルムなど試料の大きさに制限がないので試料カットの必要がありません。
- 軽量 コンパクトな本体はバッテリー駆動なので計測場所を選ばず屋外でも可能です。
- パソコン接続が不要なのでモバイル計測に最強です。PAT 6217941特許取得済
- ASTM D5946 準拠接触角計
- ISO書類対応 （オプション）校正証明書、試験成績書、トレサビリィティ体系図
- 世界的なNIST基準に基づく 接触角計
- 高画質5000万画素
- 新機能フォーカス調整、露出調整機能採用
- 接触角 自動計測モード (接線法）手動計測モード（θ/2法）２モード搭載
- トレンドグラフ表に、経時変化表示機能
- USB-typeCもしくはWifiで簡単にパソコンとデータ共有
- 接触角約 15回/秒の自動解析、表示、データー保存 左接触角Ｌ、右接触角Ｒ、ＬＲ平均接触角
- 画像pngデータ、Excel csvデータ外部出力や保存
- 専用LEDバックライト装備
- 場所を選ばないバッテリー駆動。AC100-240V 50/60Hz対応
- 日本製, PAT
仕様
| Model | Smart Contact Mobile A512 |
| 測定範囲 | 0＜θ＜ 180 ° |
| 角度分解能 | 0.1° |
| 接触角解析公式 | 接線法(Auto mode) θ/2 法(Manual mode) |
| 規格 | ASTM D5946 |
| ISO書類対応※ | 校正証明書、検査成績書 トレーサビリティ体系図 （オプション） |
| カメラ | 5000万画素 |
| OS | Android OS 11.0 |
| 保存データ | png file, csv file |
| 経時変化計測 | 約15fps |
| 外部接続 | USB type-c、Wifi,Bluetooth |
| 外形寸法 | W 105 x H 20 x D 190 mm |
| 重量 | 882ｇ |
| 付属品 | USB type-c adaptor AC100-240V50/60Hz0.25A ES009 5μL マニュアルピペットディスペンサー |
| Options | 表面自由エネルギー解析ソフト 、専用アルミトランクケース 等 |
| 標準価格（税送料別） | ￥860.000.- |
「接線法」: Tangent Method
実際の液滴の形状に近い 接触角 解析の測定公式です。滴下した液滴左右端部を含む等間隔３点を球の一部と仮定し液滴左右端部における 接触角（左右および平均）を表すものです。液滴左右端部の 接触角 は独立して計測されるため 傾斜法 による 前進後退 接触角、拡張収縮 接触角 の計測が可能です。株式会社エキシマの 接触角計 は液滴上の輪郭および端点を検出し高度なアルゴリズムで左右の接触角をリアルタイムで解析します。
「θ/2法」： A half-angle Method
最も基本的な 接触角 の測定公式です。サンプル上に滴下した水滴の形状を真円と仮定し新円の半径と高さからθ=2arctan h/r の公式で 接触角 が求まります。また液滴の左右端点と頂点を結ぶ直線の、固体表面に対する角度を求め、これを2倍することでも算出できます。簡単に求められるのですが水滴左右の 接触角 が同じになるので 傾斜法 による 前進後退 接触角 などは計ることができません。
接触角計 オプション・消耗品
親水性、疎水性など表面を評価する 接触角計 の接触角計交換用各種シリンジ及びニードル、接触角計 自動ディスペンサー、表面自由エネルギー解析ソフト、接触角計 XYステージなどご用意いたしております。
SESF・表面自由エネルギー解析ソフト Windows10対応・Fowkes・Owen-Wendt・Kitazaki-Hara・Microsoft Excel macro software
ES007 マニュアルピペットディスペンサー 2-20μL・数量 １本単位
ES010 Smart contact Mobile case 数量 1式
