ポータブル簡易接触角計 ハンディミニ12 48万円(税別)

Portable contact angle meter Handy mini 12

どこでもその場で接触角計測、データ保存が可能 WindowsPC別売 日本製

Handy mini contact angle meter
Handy mini contact angle meter
  • 計測場所を選ばないでサンプル上に置くだけで計測できます。
  • 大型の自動車部品や大判フィルムなど試料の大きさに制限がないので試料カットの必要がありません。
  • パソコンとUSB接続により簡単に計測、データ保存ができます。

測定方法、サンプル上にハンディ接触角計を載せます。測定ポイントに水滴を滴下します。手動計測により接触角を計測、データ保存いたします。

特 長

  • 接触角測定範囲:10<θ<180°
  • 分解能:0.1°
  • 最小接触面:50x50mm
  • Windows11 接触角解析ソフト付属 (WindowsPC別売オプション)

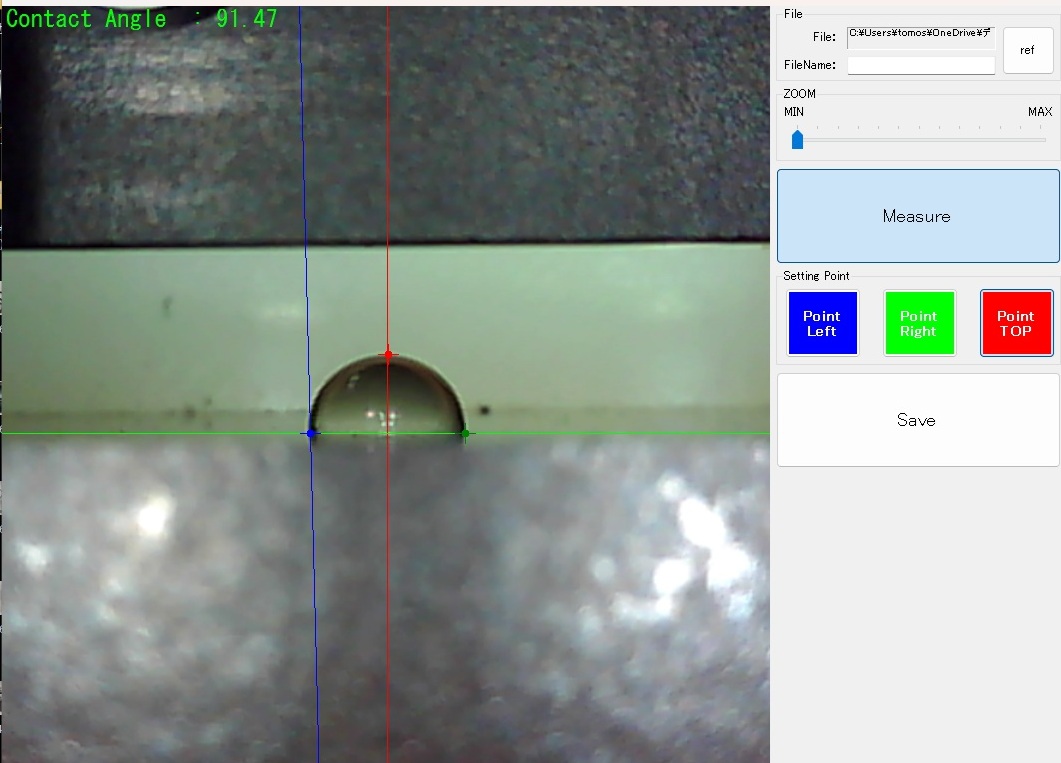

  • 接触角 手動計測モード(θ/2法)
  • 接触角 計測結果表示、データー保存
  • USB-typeAでパソコンと簡単に画像データ、Excelデータの外部出力や保存
  • 低価格簡易接触角計 日本製
  • ES009 5μL マニュアルピペットディスペンサー 付属
  • バックライト装備

仕様

ModelHandy mini 12 Portable contact angle meter
測定範囲10<θ< 180 °
角度分解能0.1°
接触角解析公式θ/2 法(Manual mode)
最小接触面□50mm
OSWindows 11
外部接続USB type-A
外形寸法W 230 x H 200 x D60 mm
重量約900g
付属品接触角解析ソフトUSB tupe-A ドングル.ES009 5μL マニュアルピペットディスペンサー
OptionsWindows PC 、表面自由エネルギー解析ソフト等
標準価格(税送料別)\480.000.-

注記

※製品の外観および仕様等は品質の向上の為、予告無く変更することがございます。

※安全上の注意 御使用の際は取扱説明書をよく読み正しくお使いください。

※本システムはWindowsPCが必要です。付属しておりません。高度なセキュリティ環境や常時マルチタスクしているPCや古いOSをバージョンアップしたPCや中古PC、自作PCなど様々なPC環境がございますのでお客様がご用意するPCにつきましては弊社で動作確認ができませんので一切の動作保証は致しかねます。動作保証をご希望の場合は弊社オプションのWindowsPCを一緒にお求めください。

※本製品はすべての素材の表面状態の接触角計測を保証するものではありません。

※測定対象物の表面は簡易接触角計の設置底面は平坦である必要があります。

※指定水滴滴下位置以外に滴下した水滴は計測できません。

※水滴滴下量は滴下した水滴底辺の左右の端が広がった際にPC画面に収まる範囲の水滴量でないと計測できません。

※本製品はバックライトを装備しておりますが計測時に周囲の明るさの影響を受けるので測定時の明るさは常に同じ条件で測定するようにしてください。

※本製品はカメラとミラーの角度が重要なので取り扱いは注意してください。

※本製品は簡易接触角計の為、トレーサブル校正証明書の発行はいたしておりません。

「θ/2法」: A half-angle Method

接触角 θ/2法

最も基本的な 接触角 の測定公式です。サンプル上に滴下した水滴の形状を真円と仮定し新円の半径と高さからθ=2arctan h/r の公式で 接触角 が求まります。また液滴の左右端点と頂点を結ぶ直線の、固体表面に対する角度を求め、これを2倍することでも算出できます。簡単に求められるのですが水滴左右の 接触角 が同じになるので 傾斜法 による 前進後退 接触角 などは計ることができません。

接触角計 オプション・消耗品

親水性、疎水性など表面を評価する 接触角計 の接触角計交換用各種シリンジ及びニードル、接触角計 自動ディスペンサー、表面自由エネルギー解析ソフト、接触角計 XYステージなどご用意いたしております。

表面自由エネルギー解析ソフト

SESF・表面自由エネルギー解析ソフト Windows10対応・Fowkes・Owen-Wendt・Kitazaki-Hara・Microsoft Excel macro software

オプション:ES009マニュアルピペットディスペンサー
