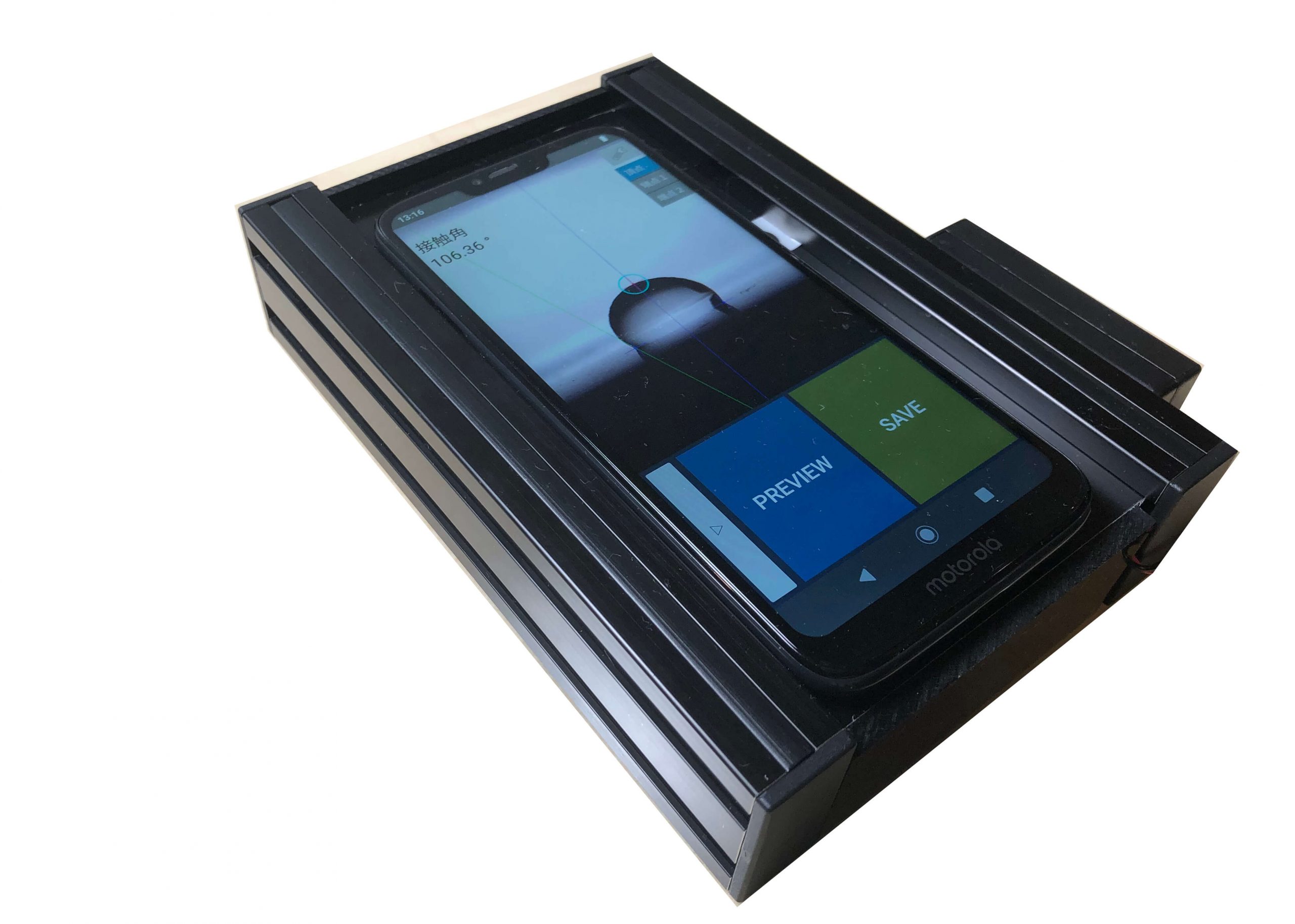

携帯 接触角計 入門機 Mobile Entry 4

世界的な基準 θ/2法※による 接触角 解析

  • パソコン必要なし、測定データをその場で接触角の計測、保存が可能。
  • IoTに対応したBleutooth,Wifi,USB-TypeCなど簡単接続。
  • サンプルに置くだけで計測できます。
  • 大型の自動車部品や大判フィルムなど大型試料のカットの必要がありません。
  • 軽量900g コンパクトな本体はバッテリー駆動なので計測場所を選ばず屋外でも可能です。
  • パソコン接続が不要なのでモバイル計測に最強です。
  • 弊社創立10周年学術貢献教育用製品   PAT 6217941特許取得済
  • ASTM D5946 準拠 接触角計
  • 世界的なNIST基準に基づく 接触角計
  • 高画質1200万画素
  • 新機能フォーカス調整機能採用

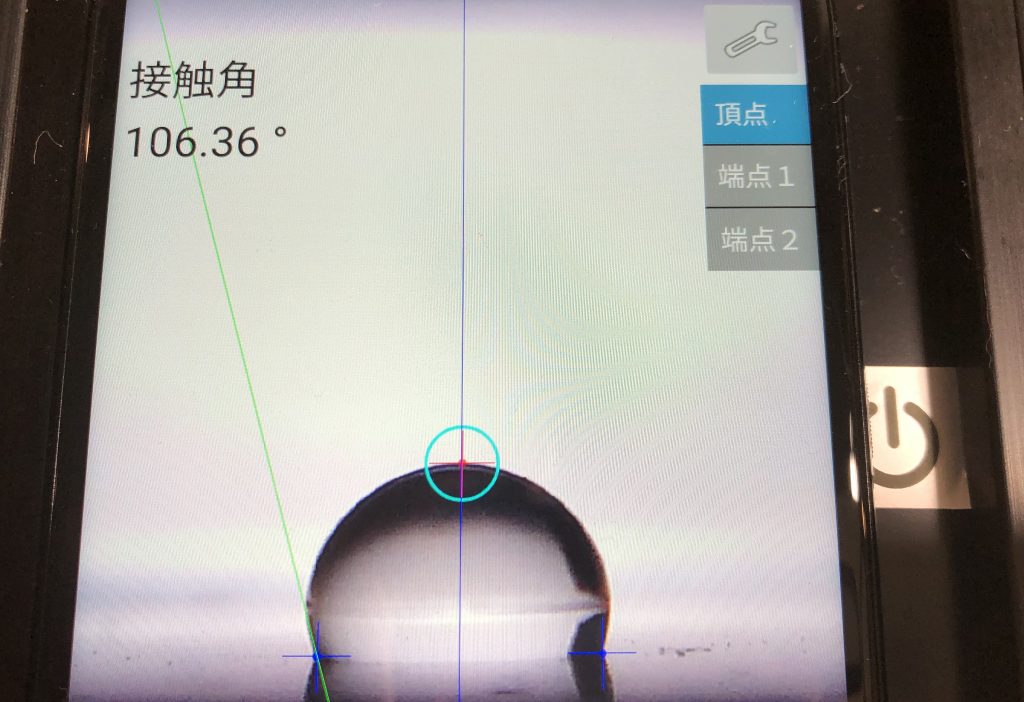

  • 接触角 手動計測モード(世界的な基準、θ/2法による接触角解析)
  • USB-typeCもしくはWifiで簡単にパソコンとデータ共有
  • マニュアルピペットディスペンサー5µL(別売)
  • 専用LEDバックライト装備
  • 場所を選ばないバッテリー駆動。AC100-240V 50/60Hz対応
  • 信頼の日本製, PAT

仕様

ModelSmart Contact Mobile Entry 4
測定範囲0<θ< 180 °
角度分解能0.1°
接触角解析θ/2 法(Manual mode)
規格ASTM D5946
カメラ1200万画素
OSAndroid OS 9.0
外部接続USB type-c、Wifi,Bluetooth
外形寸法W 128 x H 40 x D146 mm
付属品USB type-c adaptor AC100-240V50/60Hz0.25A ES008Guide 滴下水滴位置決めガイド
Options 別売表面自由エネルギー解析ソフト ES009 5μL マニュアルピペットディスペンサー
標準価格¥298,000.-(税、送料別)

※Entryシリーズは入門機の為、校正書類対応いたしておりません。

「θ/2法」: A half-angle Method

接触角 θ/2法

最も基本的な 接触角 の測定公式です。サンプル上に滴下した水滴の形状を真円と仮定し新円の半径と高さからθ=2arctan h/r の公式で 接触角 が求まります。また液滴の左右端点と頂点を結ぶ直線の、固体表面に対する角度を求め、これを2倍することでも算出できます。簡単に求められるのですが水滴左右の 接触角 が同じになるので 傾斜法 による 前進後退 接触角 などは計ることができません。

接触角計 オプション・消耗品

親水性、疎水性など表面を評価する 接触角計 の接触角計交換用各種シリンジ及びニードル、接触角計自動ディスペンサー、表面自由エネルギー解析ソフト、接触角計XYステージなどご用意いたしております。

表面自由エネルギー解析ソフト

SESF・表面自由エネルギー解析ソフト Windows10対応・Fowkes・Owen-Wendt・Kitazaki-Hara・Microsoft Excel macro software

オプション:マニュアルピペットディスペンサー

ES007

ES007 マニュアルピペットディスペンサー 2-20μL・数量 1本単位

携帯接触角計位置決めガイド

ES008Guideマニュアルピペットディスペンサー位置決めガイド・数量 1式 出荷時調製品

携帯接触角計専用ケース

ES010 Smart contact Mobile case 数量 1式
