携帯 自動 接触角計 Smart Contact Mobile 5

世界的な基準、接線法※、θ/2法※による 接触角 解析

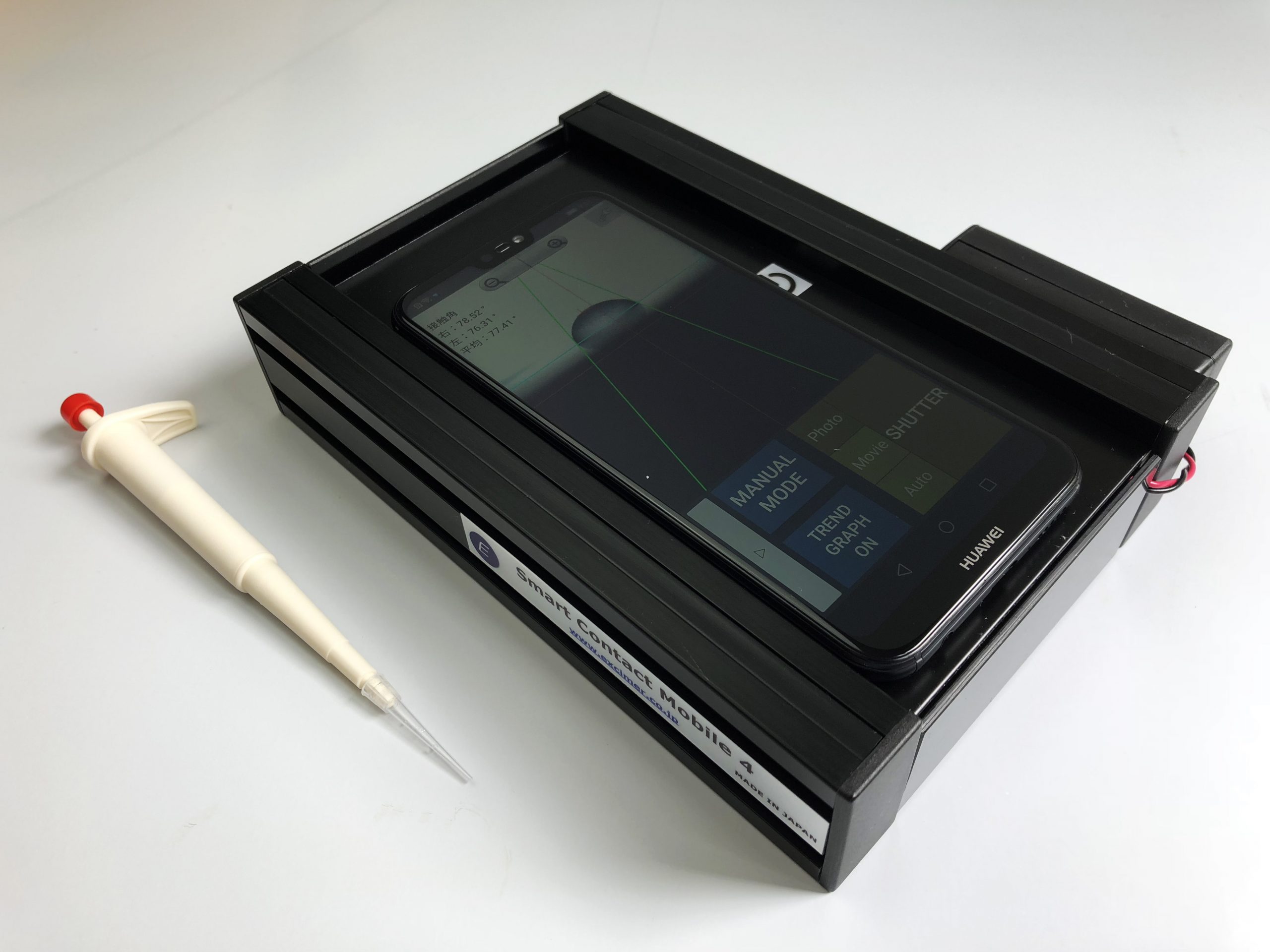

携帯自動接触角計Mobile4
接触角計 Smart contact PRO1002

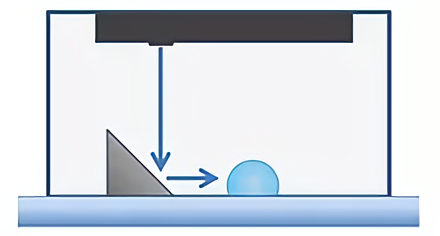

  • サンプルに置くだけで計測できます。
  • 大型の自動車部品や大判フィルムなど試料の大きさに制限がないので試料カットの必要がありません。
  • 軽量 コンパクトな本体はバッテリー駆動なので計測場所を選ばず屋外でも可能です。
  • パソコン接続が不要なのでモバイル計測に最強です。PAT 6217941特許取得済
  • ASTM D5946 準拠接触角計
  • ISO書類対応 (オプション)校正証明書、試験成績書、トレサビリィティ体系図
  • 世界的なNIST基準に基づく 接触角計
  • 高画質1200万画素
  • 新機能フォーカス調整機能採用
  • 接触角 自動計測モード (接線法)手動計測モード(θ/2法)2モード搭載
  • トレンドグラフ表に、経時変化表示機能
  • USB-typeCもしくはWifiで簡単にパソコンとデータ共有

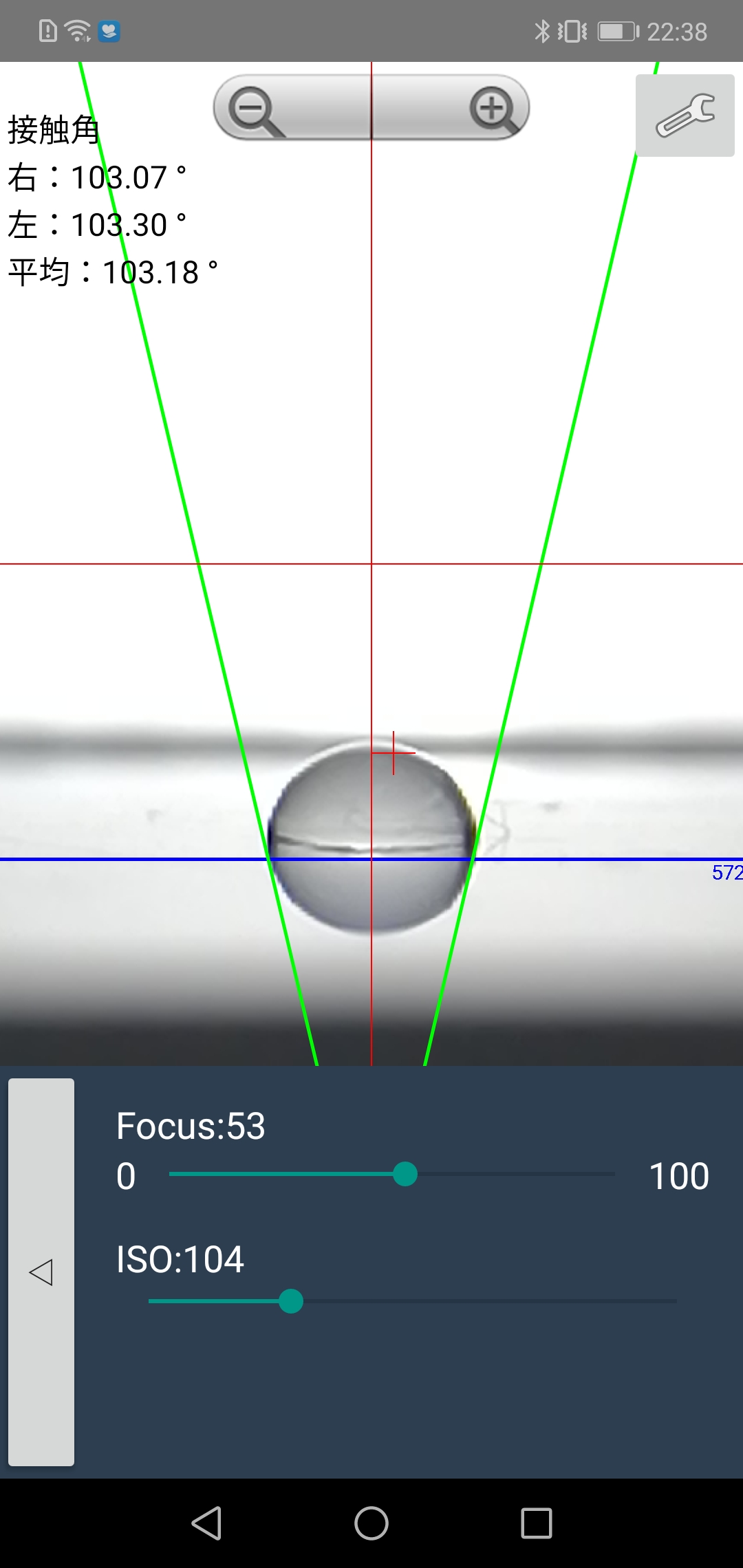

  • 液滴画像表示
  • 接触角 15回/秒の自動解析、表示、データー保存 左接触角L、右接触角R、LR平均接触角
  • パソコンと簡単に画像データ、Excelデータの外部出力や保存
  • 専用LEDバックライト装備
  • 場所を選ばないバッテリー駆動。AC100-240V 50/60Hz対応
  • 各種校正対応(校正証明書、試験成績書、体系図)
  • 日本製, PAT
接触角計 経時変化計測

仕様

ModelSmart Contact Mobile 5
測定範囲0<θ< 180 °
角度分解能0.1°
接触角解析公式接線法(Auto mode) θ/2 法(Manual mode)
規格ASTM D5946
ISO書類対応※校正証明書、検査成績書 トレーサビリティ体系図
カメラ1200万画素
OSAndroid OS 8.0
経時変化計測約15fps
外部接続USB type-c、Wifi,Bluetooth
外形寸法W 128 x H 40 x D146 mm
重量920g
付属品USB type-c adaptor
AC100-240V50/60Hz0.25A
ES009 5μL マニュアルピペットディスペンサー
ES008Guide 滴下水滴位置決めガイド
Options表面自由エネルギー解析ソフト

「接線法」:  Tangent Method

接触角 接線法

実際の液滴の形状に近い 接触角 解析の測定公式です。滴下した液滴左右端部を含む等間隔3点を球の一部と仮定し液滴左右端部における 接触角(左右および平均)を表すものです。液滴左右端部の 接触角 は独立して計測されるため 傾斜法 による 前進後退 接触角、拡張収縮 接触角 の計測が可能です。株式会社エキシマの 接触角計 は液滴上の輪郭および端点を検出し高度なアルゴリズムで左右の接触角をリアルタイムで解析します。

「θ/2法」: A half-angle Method

接触角 θ/2法

最も基本的な 接触角 の測定公式です。サンプル上に滴下した水滴の形状を真円と仮定し新円の半径と高さからθ=2arctan h/r の公式で 接触角 が求まります。また液滴の左右端点と頂点を結ぶ直線の、固体表面に対する角度を求め、これを2倍することでも算出できます。簡単に求められるのですが水滴左右の 接触角 が同じになるので 傾斜法 による 前進後退 接触角 などは計ることができません。

接触角計 オプション・消耗品

親水性、疎水性など表面を評価する 接触角計 の接触角計交換用各種シリンジ及びニードル、接触角計 自動ディスペンサー、表面自由エネルギー解析ソフト、接触角計 XYステージなどご用意いたしております。

表面自由エネルギー解析ソフト

SESF・表面自由エネルギー解析ソフト Windows10対応・Fowkes・Owen-Wendt・Kitazaki-Hara・Microsoft Excel macro software

オプション:マニュアルピペットディスペンサー

ES007

ES007 マニュアルピペットディスペンサー 2-20μL・数量 1本単位

携帯接触角計位置決めガイド

ES008Guideマニュアルピペットディスペンサー位置決めガイド・数量 1式 出荷時調製品

携帯接触角計専用ケース

ES010 Smart contact Mobile case 数量 1式
