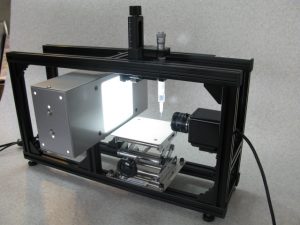

自動接触角計ハイスピード SImage High speed contact angle meter

自動接触角計ハイスピード SImage High speed contact angle meter

接触角計とは試料表面へ水滴を滴下し、水の接触角を測定することにより試料表面評価を定量的に行うシステムです。自動接触角計測は、分子レベルの清浄度評価や濡れ性、均一性を定量的に評価します。同時に作業者によるバラつき問題も改善いたします。Excelのcsv file出力、液滴画像データ保存が行えます。Windows 10 PC 付属。

  • JIS R3265 「基板ガラス表面の濡れ性試験方法」準拠接触角計
  • ISO書類対応 (オプション)校正証明書、試験成績書、トレサビリィティ体系図
  • 世界的なNIST基準に基づく接触角計
  • Windows10 Note PC付属
  • 対象サンプルサイズ100x100mm
  • 静的、動的接触角計測 L、R、LR平均表示
  • 1000~1500 fps 経時変化計測
  • 接触角演算方法接線法(自動)
  • データの外部出力や保存
  • 拡張収縮、傾斜法、接触角測定対応
  • 滑落角 傾斜法計測対応(角度計オプション)
  • ISO書類対応 (オプション)校正証明書、試験成績書、トレサビリィティ体系図
  • Z軸シリンジ高さ調整ディスペンサ
  • 専用バックライト
  • 日本製
Model SImage High speed contact angle meter
対象サンプルサイズ Max□100mm,
 t<25mm  (特注可)
測定範囲 0<θ< 180 °
角度分解能 0.1°
接触角解析公式 接線法 (Auto mode)
θ/2法(Manual mode)
拡張収縮法
滑落法※(オプション角度計要)
工業規格 JISR3257
ASTM D724,D5725,D5946
ISO 15989
ISO書類対応 校正証明書、検査成績書
(別売) トレーサビリティ体系図
カメラ 1600万画素
対応OS Windows10
経時変化計測 約1000-1500 fps
外部接続 USB 3.0
標準ディスペンサー 2.5-10μL
micrometer head control
外形寸法 W 270 x H 290 x D120 mm
重量 約2kg
電源 AC100-240V50/60Hz
Options オートディスペンサー、シリンジ針各種
角度計、吸着ステージ等各種
表面自由エネルギー解析ソフト

■「接線法」:  Tangent Method



実際の液滴の形状に近い接触角解析の測定公式です。滴下した液滴左右端部を含む等間隔3点を球の一部と仮定し液滴左右端部における接触角(左右および平均)を表すものです。液滴左右端部の接触角は独立して計測されるため傾斜法による前進後退接触角、拡張収縮接触角の計測が可能です。株式会社エキシマの接触角計は液滴上の輪郭および端点を検出し高度なアルゴリズムで左右の接触角をリアルタイムで解析します。

■「θ/2法」: A half-angle Method

最も基本的な接触角の測定公式です。サンプル上に滴下した水滴の形状を真円と仮定し新円の半径と高さからθ=2arctan h/r の公式で接触角が求まります。また液滴の左右端点と頂点を結ぶ直線の、固体表面に対する角度を求め、これを2倍することでも算出できます。簡単に求められるのですが水滴左右の接触角が同じになるので傾斜法による前進後進接触角などは計ることができません。

■滑落法-前進接触角と後進接触角(オプション角度計装着)

水平なサンプルの表面上に液滴を滴下し、サンプルを徐々に傾けると液滴の形は重量によって変形しある程度の角度で滑り出します。このときの滑り出した時のサンプルの傾斜角度を滑落角と言います。傾斜によって変形した液滴の下りの接触角を前進接触角(Advancing contact angle)、上側の接触角を後進接触角(Receding contact angle)といいます。そしてその差を接触角ヒステリシス(contact angle hysteresis)といいます。塗料の塗布性(ぬれやすさ)や撥水性(濡れ性)の評価手法として用いられます。

接触角計オプション・消耗品

親水性、疎水性など表面を評価する接触角計の接触角計交換用各種シリンジ及びニードル、接触角計自動ディスペンサー、表面自由エネルギー解析ソフト、接触角計XYステージなどご用意いたしております。

ES004ASTF22G 交換用シリンジPP製TF22G針スプリング付・数量 1本単位

ES004AS交換用シリンジPP製スプリング付 針なし・数量 1本単位



ES004交換用シリンジガラス製 針なし・数量 1本単位

TF22G・交換用テフロン針 ・数量 10本入/パック

MN25・交換用金属針 ・数量 10本入り/パック

MN27・交換用金属針 ・数量 10本入り/パック

MN30G・交換用金属針極細 ・数量 1本単位

XYStage70・XYステージ 移動量±35mm 出荷時組込品

KDSDAS-F51  角度計​ ・数量 1式

ES009AUTO・ 自動ディスペンサー 0.5-10μL

SESF・表面自由エネルギー解析ソフト Windows10対応・Fowkes・Owen-Wendt・Kitazaki-Hara・Microsoft Excel macro software

エキシマの接触角計

接触角計横浜市ものづくりSBIR助成認定

  • エキシマの接触角計は平成26年度横浜市中小企業新技術・新製品開発促進助成金SBIRにて「世界で初めてタブレット端末を採用した接触角計」として独創的な先進性が認められ新
    技術開発の助成にて開発製品化されました。 特許取得済。日本製。

  • 一般社団法人首都圏産業活性化協会「(社)TAMA協会」、独立行政法人中小企業基盤整備機構、経済産業省関東経済産業局、四国経済産業局、青森県、山梨県、羽村市、日野市、相模原市、和光市等の支援による中小企業の特徴的な技・業・わざとして中小企業95社による「TAMAワザ自慢100」に弊社の技術「自動接触角計SmartContactPRO100」が選定されました。

エキシマの接触角計おもな採用実績

エキシマの接触角計は官公庁、大学、研究所、国内外の民間企業等へ2007年創業以来、300件を超えるお客様にご利用いただいております。開発、製造、販売、校正、修理まで一貫して自社で国内で行っております。カタログ製品以外にも1台からの仕様、予算等に応じたカスタム製作も対応可能です。
